機械式離心開關結構簡單、安裝方便、性價比高，廣泛應用于市場上的各類單相電機。為適應更高端電機的需求，我司研發了-款無觸點電子離心開關，幫助電機從啟動、運行、穩定過渡到額定速度。
本產品采用一種感應線圈和感應轉子磁場的方式，由感應線圈和霍爾拾取信號， 經過低通濾波器限幅放大、整形、配合微芯片單片機對電機建模處理，把轉子的速度提取出來，當微芯片判斷出電機速度上升到設置的切換速度，進行毫秒級判斷后,用無觸SCR方式斷開啟動電容以完成電機啟動。
產品特點
1、種微芯片式電子離心開關， 完全克服了目前市場所用的機械開關啟動電機的缺陷。
2、速度判斷快，約180M---300MS完成速度檢測。
3、切換速度可用軟件調節，方便、效率高，而機械開關調節不準并且范圍窄。
4、在電機啟動到平穩運行時，過渡平滑無抖顫現象，在運行過程中，當負載突然變大時，能自己判斷是否把啟動電容加入,避免了電機因過載發生堵轉而燒壞的隱患。
5、無觸點切換，不會在切換時產生火花，燒結觸點和在有易燃?xì)怏w的場合發生火災。
6、電子離心開關同機械離心開關壽命相比，約為機械開關壽命的5倍以上和同行業電子離心開關相比優勢。
7、有效解決大功率電子電子離心開關適配困難，啟動受干擾，啟動失敗率高等缺限。
8、有效的解決了現有的電子離心開關打開時間不準確，電機啟動時過快打開扭矩不夠，或過慢打開造成電機啟動電流過大等缺陷。
9、成功解決了電子離心開關不能頻繁啟動，正反轉的缺陷?，F(xiàn)已經廣泛用于電機及設備行業如:水處理電機及設備、食品機械、建材機械、真空泵、防爆電機、高壓清洗機、空壓機、木工機械、油泵、水泵、垃圾處理器、醫療設備，工程攪拌機，高壓水泵，等多個行業設備上。
| YL式單相異步電機電子啟動器說明規格書 | ||||
| 型號 | YC- LIH -24A-01 YC- LIF-24A-02 IH-24A-01 IH-24A-02 |
YC- LIH -30A-01 YC- LIF-30A-02 IH-30A-01 IH-30A-02 |
YC- LIH -40A-01 YC- LIF 40A-02 IH-40A-01 IH- 40A-02 |
YC- LIH -60A-01 YC- LIF-60A-02 IH-60A-01 1H-60A-02 |
| 適用功率 (KW) | 0.75以下 | 0.75-1.5 | 1.5-2.2 | 2.5-5.0 |
| 速度檢測方式 | LIH:磁場式 LIF:頻率式 IH:矢量式 |
電源頻率:50Hz/60Hz | 轉速范圍:1300-3600r/m | |
安裝說明

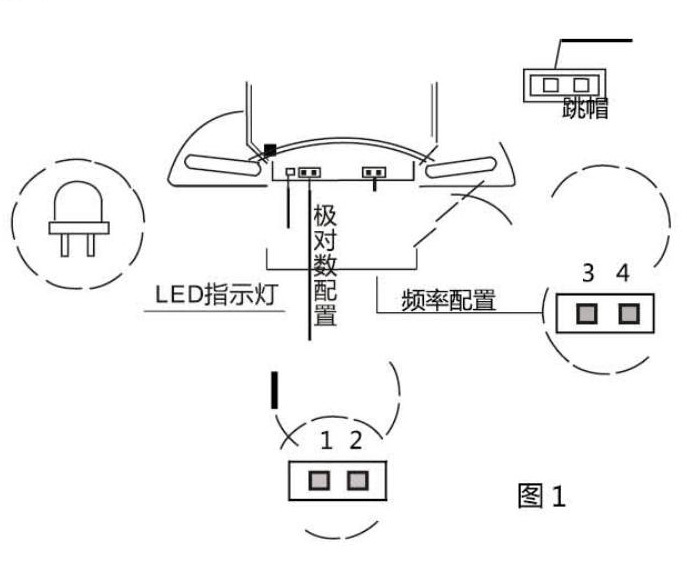

(1)參數配置：根據電機的參數,通過跳帽短接排針的方式配置本產品的參數。排針位置見圖1，詳細設置見下表。
注意：跳帽必須插到排針底，且在配置完畢后用704硅橡膠固定。
| 電機配置表 | |||
|
極對數 頻率 |
50Hz | 60Hz | |
| 額定轉速: |
P=1 2700-3600r/m |
1、2開路 3、4開路 |
1、2開路 3、5開路 |
| 額定轉速: |
P=2 1300~1800r/m |
1、2開路 3、5開路 |
1、2開路 3、6開路 |
(2)將電機風葉罩及風葉拆下，然后安裝控制盒,擰緊螺絲(直徑4mmx10mm)。安裝好控制盒后根據電機轉軸外徑套入本產品提供的磁環，然后擰緊螺絲， 見圖2

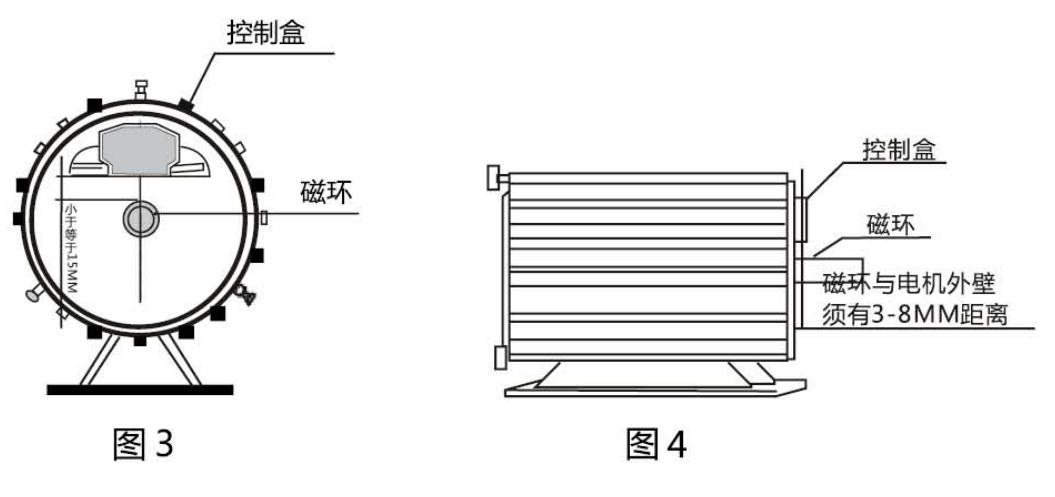

注意：控制盒耳朵必須緊貼電機外壁。磁環必須在控制盒正下方，且控制盒下弧中心處與磁環外徑的距離須小于等于15MM,磁環必須與電機外壁保持有3~ 8MM距離。見圖3、圖4。
(4)接線：接線圖見圖5
說明：紅線/藍線接電機電源。
白線接CS (啟動電容)的一端。
黑線接副繞組、CR ( 運行電容)和CS (啟動電容)公共端。
注意：控制盒4根出線必須同風葉有- -定距離，防止電機轉動時電線與風葉相碰引起故障。
(5)安裝完成后，將風葉及風葉罩安裝回原位。
| 簡易故障說明排除 | ||
| 現象 | 狀態 | 說明 |
| 紅色LED燈點亮 | 表明電機啟動時啟動電容正在工作 | |
| 綠色LED點亮 | 表示啟動電容已切斷，電機已正常啟動。 | |
| 工作中亮黃燈 | 在電機啟動完成后或啟動時間大于4秒時， 黃燈點亮，充約7秒后熄滅，縁燈又點亮。 | 這是電機在運行時因負裁加亶， 轉速低于藪定轉速的70%以下， 啟動電容直新加入工作。 鷹于正常現歐，不是故障。 |
| 啟動時或工作中， 紅燈亮4秒， 然后紅燈熄滅， 隨后黃燈點亮 7秒后熄滅， 紅燈又亮。 | 有以下幾種原因： （1）帯的負載大于電機的額定負載。 | 說明電機與所帶負載不匹配， 一般按電機額定功率的60%左右負載。 |
| （2）電機啟動龜容損壞或容量減小。 電容有三個重要參數， 耐壓、容債、損洗角正切系01（D）. | 說明即使啟動電容容量不變， 如果（D）值變大，也不能讓電機正常啟動。 解決辦法：更換啟動電容。 | |
| （3）電機繞組開路或局部短路。 | 此時應更換或維修電機 | |
| （4）電機轉軸損壞専致電機堵轉或預動不噸暢。 | 檢修或更換電機 | |
| （5）如果不是1~4問題， 可能為電子開關電路元件或威缽損壞。 | 更換電子開關或破環。 | |
注意事項
(1)本產品是幫助電機啟動用。
(2)當電機不能正常啟動或工作時，應立即關閉電源排除故障，然后方可繼續使用;嚴禁強行開啟，否則會
導致更嚴重的故障，甚至引起火災。
(3)在電源同電機之間，一定用匹配的空氣開關。
